标准院工程技术设计研究所,是集课题研究、规范标准图集编写、隔减震建筑设计与咨询、隔减震产品研发生产与施工为一体的综合性部门。为JICA项目“中日建筑抗震技术人员培训”项目的技术支撑和日常管理依托单位、“中日建筑结构技术交流会”秘书处的主要工作承担机构。长期致力于隔减震方面的研究,先后主持参加国内近百项,总面积逾百万平米的隔震设计咨询、审查、产品供应、施工指导等工作,并在隔减震产品的研发和技术应用上有了重大突破。同时,标准院工程技术所承担了十一五、十二五、十三五、科技部、住建部等抗震方面的重大课题,积极进行了建筑隔减震产品的研发试验与生产施工。
承担课题
▲ 国家“八五”重大攻关课题 《砌体结构隔震减震方法及其工程应用研究》
▲ 国家科技支撑技术 《村镇减、隔震设计方法研究》/《大型及重要建筑减灾标准需求分析 及政策法规》/《村镇既有建筑节能与抗震改造关键技术研究与示范》/《村镇建筑抗震关键技术研究与综合示范》
▲ 北京市科技委员会《新型减隔震产品研发》
▲ 自主研发《低造价新型隔震支座开发与试验研究》/《新型高性能隔震支座的开发》
标准规范
▲ 主编国家标准《建筑隔震设计标准》
▲ 主编国家标准《建筑摩擦摆隔震支座》
▲ 行业标准《建筑隔震工程施工及验收规范》
▲ 行业标准《金属滑轨隔震支座》
▲ 行业标准《建筑隔震柔性管道》
▲ 国家标准图集《建筑隔震构造详图》
▲ ... ...
核心业务:

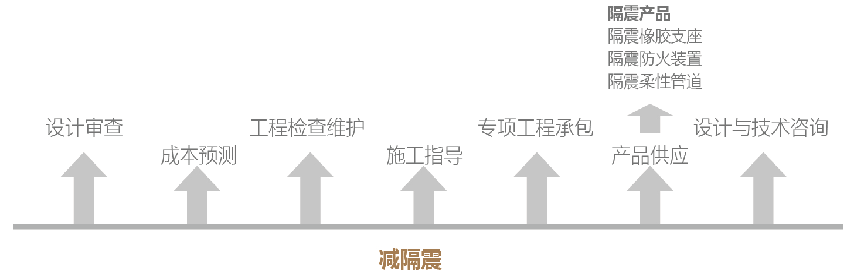

隔减震设计与技术咨询,隔减震产品供应(包括隔震支座、阻尼耗能装置、隔震柔性管道连接、隔震防火板及隔震缝封堵产品等),隔减震专项施工(隔震垫、隔震垫防火板、柔性管道连接、隔震缝机械装饰板的产品采购和安装)与后期检查维护。还可以根据业主需求提供隔减震成本预测、设计审查、施工监管等业务。
专业的隔减震全过程服务

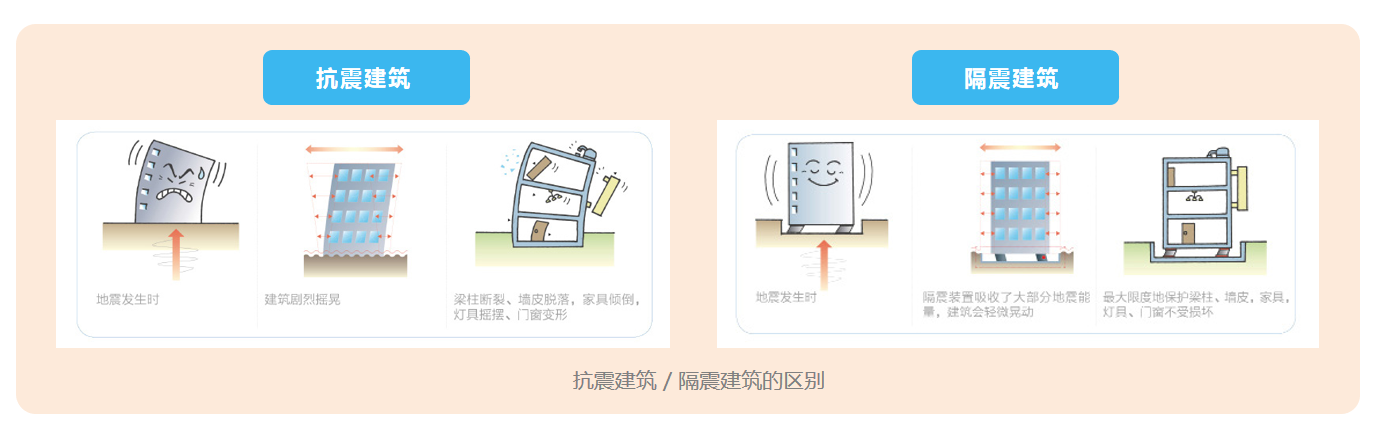

隔震技术在建筑结构上应用的意义
随着国民经济的发展和人民生活水平的不断提高,人们对建筑性能有了更高的要求。尤其在经历了多次地震之后,除了对生命安全的基本保障之外,震后建筑功能可持续性已经成为一个人们开始关注的重要课题。
JICA项目:JICA项目“中日建筑抗震技术人员培训”是中日两国政府之间合作项目,是汶川地震后最大的JICA项目,整个项目旨在提高中国建筑抗震技术相关人员水平,共派遣赴日研究生305人、国内培训10797人,包括抗震加固和设计、抗震管理、历史建筑物抗震保护、都市抗震防灾规划、施工质量管理等相关专业。
中国建筑标准设计研究院作为该项目的技术支撑和日常管理依托单位,是中日建筑防灾抗震技术交流的重要窗口。积极开展赴日研修派遣、国内技术人员培训、组织国内培训教材编写和多次中日建筑抗震专家交流工作,为提高我国灾后重建和建筑抗震防灾专业技术水平做出了积极贡献,受到了中日两国政府及国家主管单位的高度评价。
标准院隔减震产品包括隔震支座、阻尼耗能装置、隔震柔性管道连接、隔震防火板及隔震缝封堵产品等。

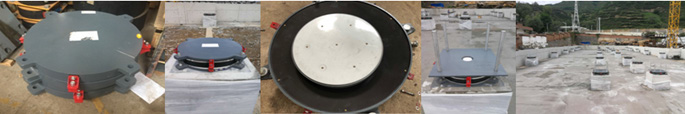

-- 建筑摩擦摆隔震支座
处于国内领先、国际先进水平,实现了金属类隔震支座在建筑中的使用,大大简化了现有隔震结构的设计方法,降低了隔震结构的施工难度,大幅度提高重要建筑的抗震能力。
▲ 设计优势:摩擦摆隔震支座由于其结构的特性,其在设计过程中可以通过制定摩擦摆的等效曲率半径,方便的设定目标隔震周期,并通过设定适宜的阻尼,可以得到可靠的隔震层参数。
▲ 施工优势:由于摩擦摆隔震支座特性,支座的锚固件基本不受拉,数量可以减少为4个,极大减小了施工难度,节省施工周期及成本。
▲ 价格优势:由于摩擦摆隔震支座基本为钢构件(少量高分子材料),加工工艺上相较于橡胶隔震支座大大简化,且材料成本大为减少。在相同的设计目标下,摩擦摆隔震支座方案能比橡胶隔震支座成本要低。

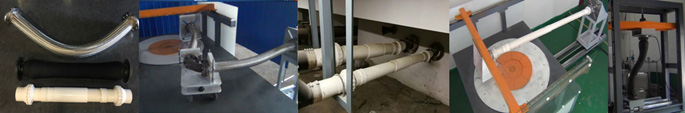

--隔震专用柔性管道

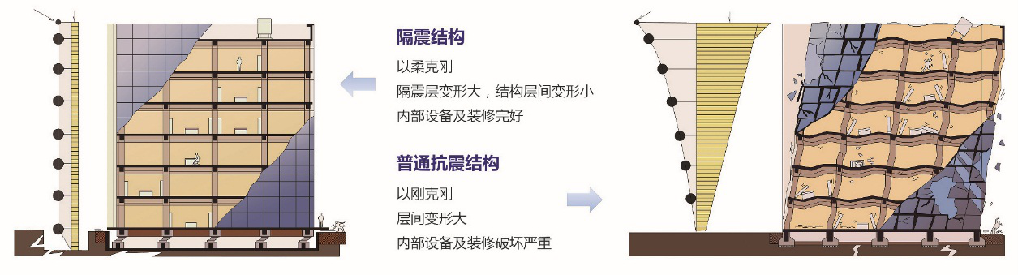

隔震建筑在上部结构和下部结构(如基础)之间设置一层“柔性层”,通过改变结构动力特性,远离场地特征周期,从而显著减小上部结构的地震作用。当地震来临时,采用隔震技术的建筑不仅要确保建筑物的安全,也要保证设备管道(如水管、燃气管、医疗管道等)在建筑物和地面发生相对大位移时能够正常使用。因此要求设备管道具备大变形的能力。标准院自主研发的隔震柔性管道应用于北京大兴国际机场的建设中。
▲ 隔震专用柔性管道性能要求
1、变形能力:需具备与隔震层位移相适应的变形能力;
2、耐久性:使用年限10-15年;
3、无损伤性:多次地震后无损坏,可正常使用。
4、低反力性:地震时柔性管道不受力。
▲ 隔震专用柔性管道选用
1、隔震结构在地震作用下的变形量;
2、管道用途及使用环境;
3、隔震层安装空间。
1、汶川地震:赶赴灾区,心系抗震。2008年“5•12”汶川地震后,作为建设部第一批抗震防灾专家,相关人员不顾个人安危第一时间赶赴灾区,到达当时离震中最近的都江堰市后,迅速投入到抗震救灾工作中。会同各部门,利用自己的专业知识,开展了灾后应急对策建议和震后建筑物快速评估工作。评估了相当多的重要建筑,包括建设局办公楼、公安局指挥大楼、国堰宾馆等,为当地政府快速评估损失、排查隐患等做出了贡献。
为支援灾区建设,我院相继投入大量人力物力承接了北川新县城重建中的多个设计项目,该部分设计项目普遍具有规模小、成本高、设计收费低的特点,但依托设计师高度的政治责任感按时保质完成了设计项目,获得重建指挥部的一致好评。
主要承担项目如下:
1. 北川新县城交警大队、永昌中队、车管所、拘留所、看守所、武警中队营房
2. 北川公安局办公业务用房及全县应急中心
3. 北川羌族自治县医院及康复中心
4. 北川县人民武装部

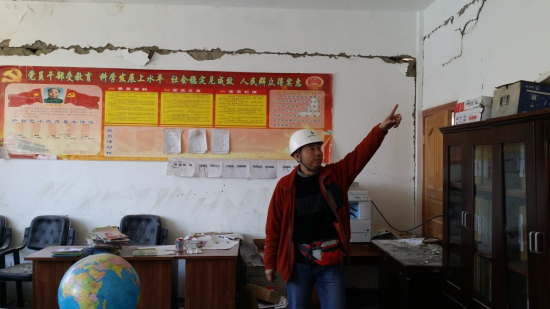

2、芦山地震:2013年“4•20”芦山地震后,作为住建部组织的10人抗震防灾专家组成员之一,相关人员又第一时间赶赴灾区,对雅安雨城区、上里镇、中里镇、芦山县城、宝盛乡、下里镇的学校、医院、公共建筑、民宅进行震后建筑物快速评估工作。7天时间里,他冒着随时可能发生余震的危险,较好地完成了灾区房屋应急评估工作,充分体现了“召之即来,来之能战,战之能胜”的精神。
3、尼泊尔地震:2015年“4•25”尼泊尔发生8.1级强震,我国西藏自治区遭受较为严重的地震破坏,地震发生后,我院相关人员响应住建部号召,第一时间赶赴灾区,配合西藏自治区住建厅开展真厚房屋建筑安全应急评估,并为当地应急队伍提供技术培训和指导。
