ISO-TC10-SC8-WG18 “包括装配式的建筑工程数字化表达原则”工作组第一次会议成功召开

浏览:   时间:2020-04-07 18:13

2020年3月31日,由我国在ISO/TC10/SC8(建筑文件)分委员会第一次承担召集人和秘书处的WG18工作组第一次会议成功召开。标准院副总建筑师魏来主持会议,参加会议的有瑞典标准化协会TC10/SC8委员会经理Stenmark Annika、英国专家Barry Hall, Paul Oakley以及工作组秘书宋婕。

因新冠肺炎疫情影响,会议采用视频会议的形式,于欧洲时间3月31日上午9点开始。会上,Stenmark Annika代表TC10/SC8委员会向与会专家展示了关于中国提出的3项国际标准的修编申请获得批准的相关决议文件,宣布工作组可正式开始工作,同时也出示了由魏来担任工作组召集人及项目负责人,中国提供秘书处支持的相关批准文件。

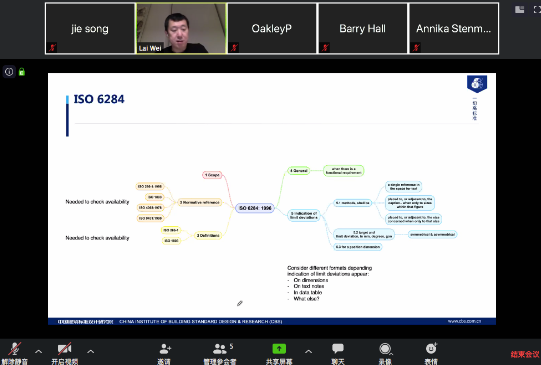

跨国专家视频会议

工作组讨论了关于工作范围的问题,专家一致同意WG18的工作将围绕文档的数字化方面,面对复杂的建筑,提供更高的效率、更友好的人机界面、以及面向对象。同时与BIM相关的ISO技术机构避免重复交叉, TC 10/SC 08/WG 18将关注如何用文档向人们展示建筑信息,以便让设计师、现场工作人员和生产商更好地理解。

随后,专家就三项国际标准的修编的范围、可能遇到的问题和关键的时间节点进行了框架性的讨论。

三项提案:

ISO 4172:1991 技术制图——建筑制图——预制结构组装图纸

ISO 6284:1996 建筑制图—极限偏差表示法

ISO 7519;1991 技术制图——建筑制图——总布置图和组装图基本表示原则

最后,在明确完下次会议的时间后,与会专家对我国为建筑文件领域的国际标准化工作所做的工作表达了感谢。魏来也对大家的参会表示感谢。

3项标准申报过程

- 2018年10月,TC10/SC8在北京召开的年会上,标准院代表提出希望主导ISO 4172、ISO 6284、ISO 7519三项标准的修编工作。

- 2019年5月,标准院在ISO/TC10/SC8召开的全体会议上,提出3项建筑制图标准修订的申请计划,并在同月举办的TC10/SC8年会上,对三项标准修编的工作计划、技术路线的要点进行了报告。该报告得到了瑞典、日本、哥斯达黎加等与会成员国的支持,会议同时建议成立新的WG 17负责修编工作。

- 2019年12月7日,根据ISO有关规定,TC10和TC10/SC8的秘书处单位瑞典标准化研究院(SIS)就修编立项、成立WG17、中国主导等具体事务向TC10/SC8所有成员进行正式征求意见。

重要意义

在TC10/SC8管理的18项现行标准中,部分标准发布时间比较早,已经无法适应快速发展的工程技术的需要。特别是随着BIM(建筑信息模型)的出现,建筑业朝向信息化发展,因此计算机辅助设计(CAD)得以加强,并从辅助性设计工具逐步扩展到数字化表达。

本次进行修编的三项标准是TC10/TC10/SC8中最贴近于工程实践场景的几项技术文件标准,在图纸表达方面广泛地被从业者所采用,对ISO所影响的世界各国或地区的工程文件具有直接指导意义。

此外,ISO 4172和ISO 7519还涉及到装配式建筑的表达方法,在多个工程周期中,促成了技术文件表达的国际共识,为行业协同提供了坚实的基础。

随着建筑信息化的发展,BIM、大数据等技术的兴起,需要工程文件的表达体现出数字化、数据化的特点;同时,装配式设计建造生产一体化等理念,也推动建筑工程向制造业学习更加先进和灵活的表达方式。

发布于九十年代的3项标准,其所制定的基于二维图纸的表达方法已经无法适应新技术的要求和特点。鉴于技术发展和工程实践水平,标准院在国际会议上率先提出3项标准的修编应充分考虑BIM等数字化表达特点和优势,体现装配式建筑的产品化特征,对标准内容进行技术升级,使工程文件的信息表达更加完善,组织方法更加科学,表达方法更加明确,表达手段更加先进。

3项标准的修编,将突破二维图纸表达手段所带来的局限性,充分发挥数字科技给工程建设领域所带来的便利性,有利于BIM等数字工程技术的进一步发展,增进装配式上下游产业的信息有效沟通,从而促进工程建设领域劳动生产率的不断提高。

延伸背景介绍

ISO/TC10名称为Technical product documentation技术产品文件技术委员会于1947年建立,目前总计有18个P成员,38个O成员。工作对象主要是机械制图、建筑制图、船舶制图、土木制图及电气制图等各类制图标准化技术委员会。

SC8分技术委员会创立于1982年,名称为Construction documentation(建筑文件),目前有12个P成员,22个O成员。TC10/SC8建筑文件分委员会秘书处设在瑞典,中国建筑标准设计研究院有限公司是国内技术对口单位。

TC10/SC8主要的领域是建筑制图的符号、简化画法、标识、表示方法、计算机CAD中的图层、设备和建筑管理元数据文件等方面的内容。SC8是ISO中唯一的关于建筑工程在全建设过程中,其技术文件如何组织和表述的技术机构,当前发布了18项标准,从最基本的建筑工程表达总则(例如ISO 128-33)到图层等专项表达方法(例如ISO 13567)等,使全球工程建设行业能够在同一表达语境下进行技术交流。
